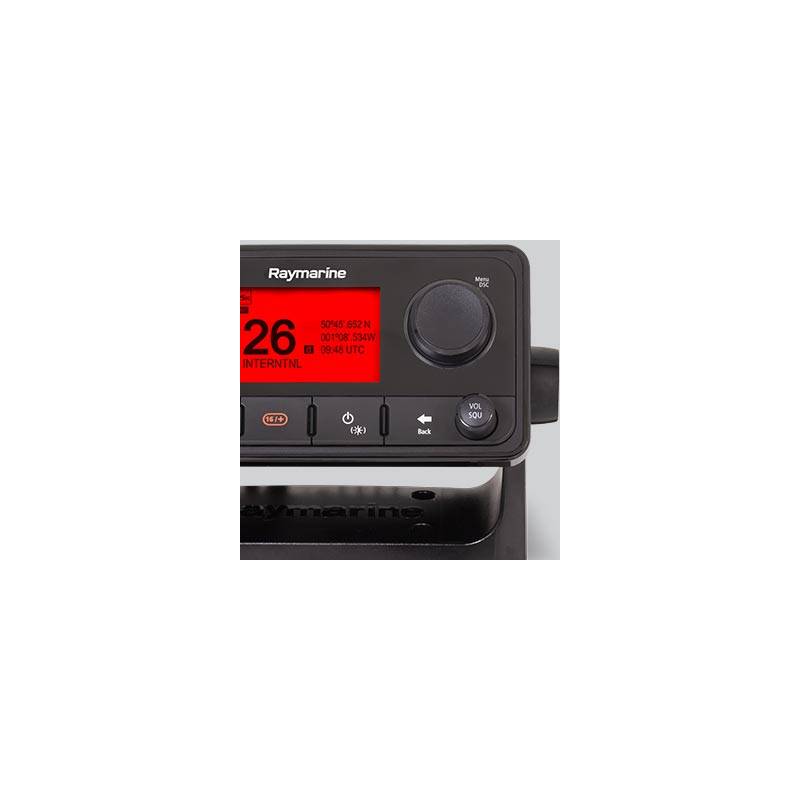

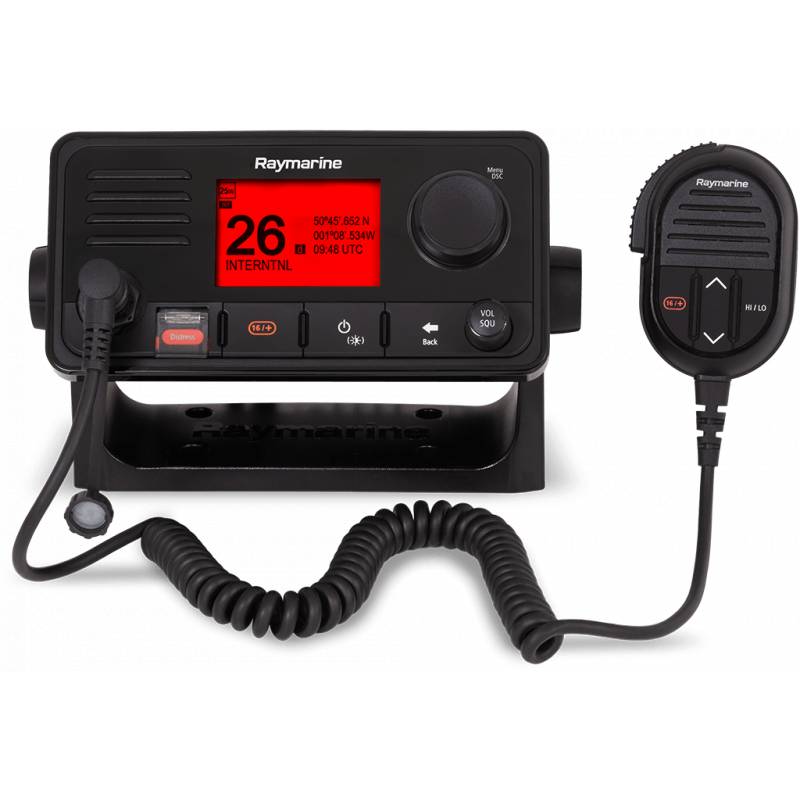

Radio maritim VHF RAYMARINE Ray63 with integrated GPS receiver

Radio maritim VHF RAYMARINE Ray63 with integrated GPS receiver

Caracteristici:

• Radio VHF marin complet, cu apelare digitală selectivă
• Extindere prin cablu sau wireless cu stații opționale de telefon RayMic
• Receptor GPS / GNSS încorporat cu punct de conectare pentru antenă externă opțională
• Rețele NMEA2000 și NMEA0183 pentru integrare cu sistemele de la bord
• Conexiune de ieșire audio pentru difuzor opțional la distanță pasiv (A80542)
• Seturi de montare pe suprafață și montură incluse
• Conceput pentru a completa familia de afișaje multifuncționale Axiom.

SPECIFICAȚII DE MEDIU

• Temperatura de funcționare -20 ° C (-4 ° F) până la + 60 ° C (140 ° F)
• Temperatura de depozitare -25ºC (-13ºF) la + 70ºC (158ºF)
• Umiditate relativă 95%
• Rezistență la apă IPx6 și IPx7
• Conexiuni 1x NMEA 0183 | 1x SeaTalkng ® / NMEA 2000 | 1x conexiune frontală Fistmic | 1x conexiune spate pentru a doua stație | 1x audio (RCA) | 1x antenă GNSS (GPS) (TNC).

PUTERE

• Tensiune nominală de alimentare 12 V c.c. (polaritate inversă și protecție la supratensiune)
• Gama de tensiune de operare 9 Vcc până la 16 Vcc
• Consum de curent Mai mic de 6 A la putere mare (13,6 V)
• Standby: 600 mA
• Primire: 2 A.

EMISIE

• Canale Toate benzile marine VHF disponibile din SUA, internațional și canadian
• Gama de frecvență 156.000 MHz până la 157.425 MHz / 155.500 MHz până la 161.425 MHz (canale private)
• Stabilitate de frecvență +/- 1,5 ppm
• Distanța canalului 12,5 kHz
• Putere de ieșire Setare putere redusă - 1 W | Putere mare - 25 W
• Misiuni false Mai bine de –36 dBm la 25 W (mai puțin de 0,25 μW)
• Deviație maximă +/- 5 kHz
• Impedanță antenă 50 ohmi (tipic).

RECEPTIE

• Tip receptor Recepție dublă conversie super heterodină
• Canale Toate benzile marine VHF disponibile din SUA, internațional și canadian
• Gama de frecvență 156.050 MHz până la 163.275 MHz / 155.500 MHz până la 161.425 MHz (canale private)
• Sensibilitate Mai bună de 1 microvolt EMF @ 20dB SINAD
• Sensibilitate la squelch Mai mică de -2 dBμ EMF
• Zumzet și zgomot mai bun de –40 dB
• Distorsiune audio Mai puțin de 10%
• Distanța de sensibilitate a receptorului - 119dBm (0.25uV) @ 12dB SINAD (tipic)
• Local - 110dBm (0.7uV) @ 12dB SINAD (tipic)
• Selectivitate canal adiacent Mai mult de 70 dB
• Respingere a răspunsului spuriu Mai mult de 70 dB
• Respingere intermodulare Mai mult de 70 dB.

SPEAKER

• Putere ieșire putere difuzor stație de bază 2,5W (8Ω)
• Putere difuzor Fistmic 1W (16Ω)
• Putere difuzor extern 5W (8Ω)
• Putere difuzor receptor 1W (16Ω).

GNSS (GPS)

• Canalele 72
• Pornire la rece <2 minute
• Sensibilitatea IC a receptorului –167 dBm (urmărire) / –148 dBm (achiziție)
• GPS de compatibilitate GNSS | GLONASS | * Beidou
• Compatibilitate SBAS WAAS | EGNOS | MSAS
• Caracteristici speciale Blocare activă și reducere a interferențelor
• Frecvența de operare GPS L1 C / A | GLONASS L10F | Beidou B1
• Achiziție semnal automată
• Actualizare almanah automată
• Geodetic Datum WGS-84 (alternative disponibile prin Raymarine MFD)
• Rata de reîmprospătare 10 Hz (de 10 ori pe secundă GNSS simultan)
• Antenă internă - Așchie ceramică montată aproape de partea superioară a unității
• Extern - Conexiune pasivă a antenei prin conector TNC
• Precizia poziției fără SBAS: <= 15 metri 95% din timp | Cu SBAS: <= 5 metri 95% din timp.

Pachetul contine:

1 radio VHF DSC Ray63
2 Husă
3 Garnitură de montare pe panou
4 Fistmic (microfon)
5 Suport de montare (pivot)
6 Butoane de fixare a suportului
7 Placă cu cârlig Fistmic
8 Documentație
9 piulițe 4x M4, șaibe cu arc și șuruburi M4x25 (pentru montare pe panou)
10 șuruburi 4x M4x25 (pentru montare pe suport)
11 2 șuruburi M4x12 (pentru montarea plăcii cu cârlig Fistmic).
12 Protecție antena
13 Ștecher blanking pentru SeaTalkng®
14 Cablu SeaTalkng ® 400 mm (15,7 in.)
