Caseta jonctiune NMEA 0183 si conexiune alimentare DIGITAL YACHT JB1

Caseta jonctiune NMEA 0183 si conexiune alimentare DIGITAL YACHT JB1

Multe sisteme încă folosesc NMEA 0183 pentru conectivitate.  Este un sistem simplu cu două fire, dar nu există coduri de culoare standard sau tip de conector. Aceasta înseamnă că instalatorii trebuie să își proiecteze propria soluție.  Dispozitivele NMEA care transmit date sunt numite „vorbitor” și se conectează la dispozitive care primesc date – „ascultator”. Cu alte cuvinte, NMEA OUT merge la NMEA IN. Cu o polaritate plus și minus pentru datele NMEA, implică două fire și, în timp ce un speaker poate transmite mai multor listeners (de obicei, până la 5 dispozitive), doi vorbitori nu se pot conecta împreună fără a utiliza un multiplexor specializat.

O instalare tipică ar fi conectarea unui transponder AIS la un chartplotter.  Ieșirea NMEA de la AIS se va conecta la intrarea NMEA de pe chartplotter.  Dacă trebuie să adăugați conectivitate wifi pentru un iPad sau o tabletă, atunci WLN10SM se poate conecta și la ieșirea NMEA a AIS. Unele dispozitive pot avea mai multe ieșiri NMEA. Unul la 4800 baud pentru instrumentele tradiționale și unul la 38400 baud pentru AIS. Ambele necesită cablarea lor dedicată.

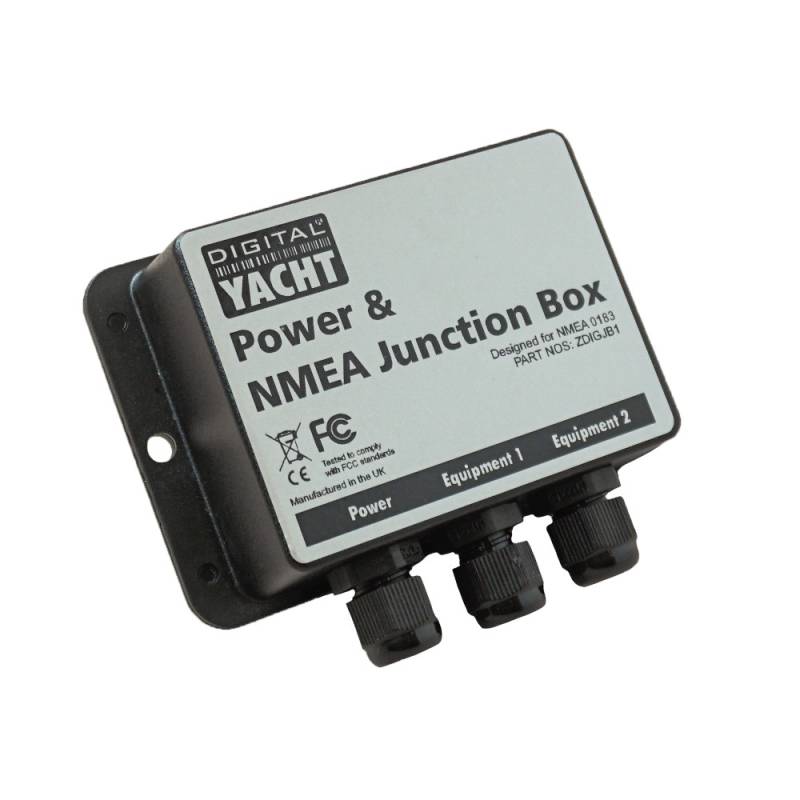

Noua cutie de joncțiune JB1 de la Digital Yacht este o soluție simplă, ușor de instalat pentru NMEA 0183 și conexiuni de alimentare. Utilizează un sistem patentat de terminale de blocare cu arc de la Wago. Acest lucru permite conectarea și îmbinarea cablurilor de diferite dimensiuni în câteva secunde.

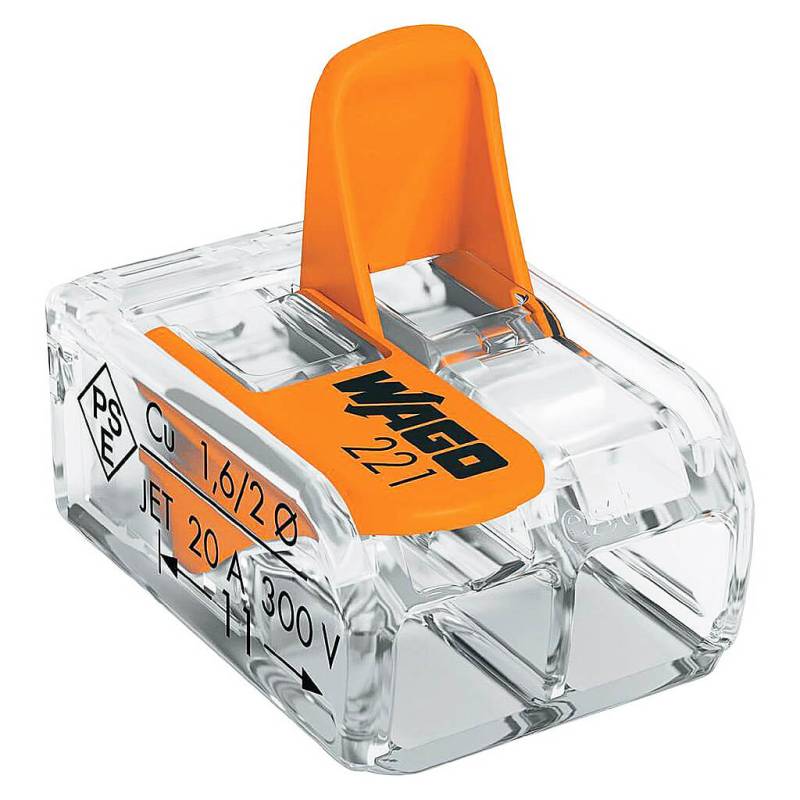

Conexiunile interne folosesc un sistem patentat Wago. Blocurile de îmbinare în două sensuri măsoară doar 12 x 18 mm și puteți fi îndepărtate pentru a ajuta la introducerea cablurilor subțiri și dificile. Deschideți tragand maneta, introduceți cablul și apoi închideți caseta pentru o conexiune izolată fiabilă.

Caseta jonctiune NMEA 0183 si conexiune alimentare DIGITAL YACHT JB1

• Soluție ușoară pentru conectivitate NMEA 0183 și 12/24V DC
• Cutie de joncțiune compactă, rezistentă la apă – măsoară doar 105 x 70 x 35 mm
• Trei supape de admisie – puteți adăuga mai multe supape dacă doriți.

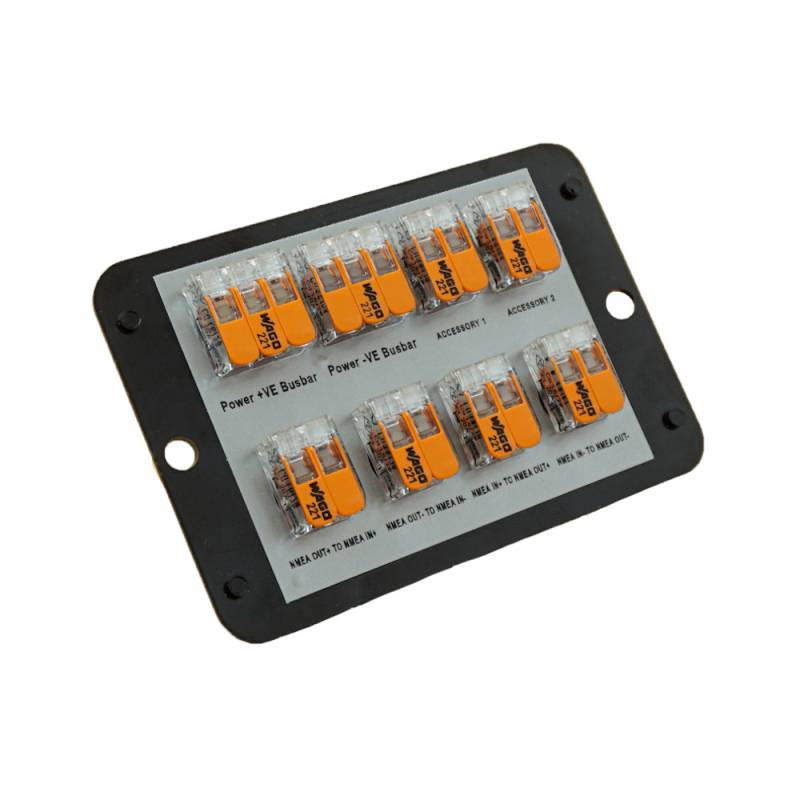

• Furnizata cu două blocuri de joncțiune Wago cu 3 căi (recomandat pentru conexiuni de alimentare pozitive și negative) și șase x 2 căi (recomandat pentru NMEA)
• Ridicați pur și simplu pârghia și introduceți cablurile în bloc și închideți-le rapid pentru conexiuni fiabile
• Acceptă cabluri de la 0,25 mm la 4 mm – puteți, de asemenea, să răsuciți cabluri mai mici împreună
• Conectorii Wago se montează pe baza internă folosind plăcuțele velcro furnizate, permițând finalizarea cu ușurință a conexiunilor și apoi fixate înainte de asamblarea carcasei
• Poate face dispozitivul impermeabil la IPX6
• Include cablu de alimentare de 1 m (5A),
