Sistem automatizare pentru generator curent HONDA 5500 CXS

Sistem automatizare pentru generator curent HONDA 5500 CXS View larger


WhatsApp Share

Sistem de automatizare pentru generatorul de curent HONDA EM 5500 CXS2.

Bloc.Automatizare.HONDA
Pret:

5 569,00 lei

 Stoc epuizat
 Seteaza alerta stoc!
    Garantie: 24 luni Garantie pentru persoane juridice: 12 luni. Produsele vandute pe site-ul HobbyMall.ro sunt originale si beneficiaza de garantie de la producator
Adauga in wishlist
3%

La cumpararea produsului Sistem automatizare pentru generator curent HONDA 5500 CXS primesti 556 puncte loialitate. Cosul tau va totaliza 556 puncte care pot fi convertite intr-un voucher de 166,80 lei.

Sistem automatizare pentru generator curent HONDA 5500 CXS

Atentie: Este interzis montajul de către persoane care nu dispun de autorizaţii scrise in aceasta specialitate!!!

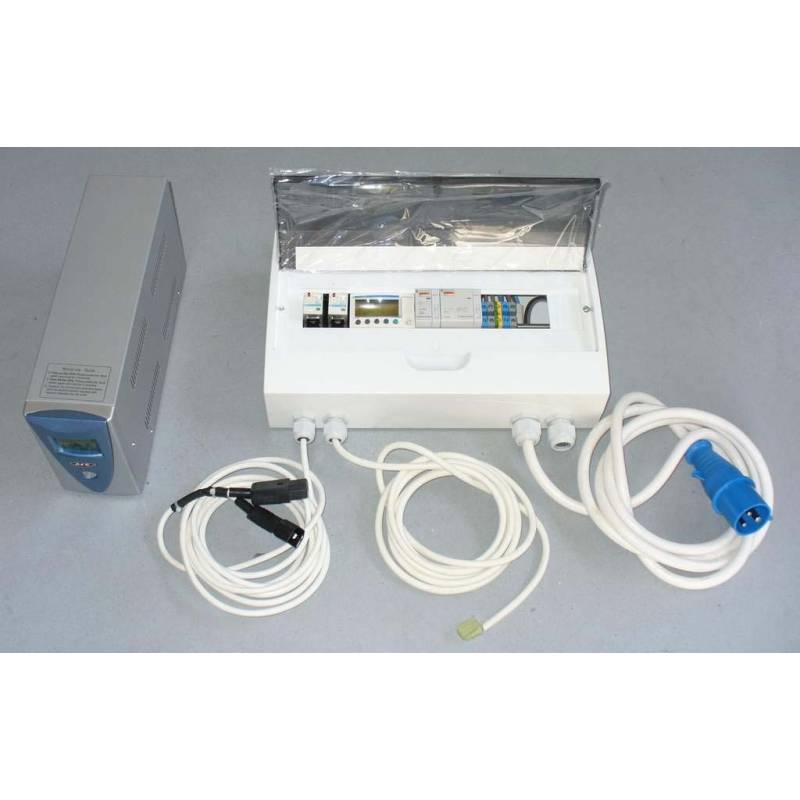

Furnitura este formata din trei părţi componente: Generatorul HONDA EM 5500 CXS2,  Blocul de automatizare, si o sursa neîntreruptibila UPS. Blocul de automatizare conţine: un automat programabil pe displayul căruia  utilizatorul va primii  informaţiile  legate de funcţionarea generatorului si starea reţelei  , un buton test , si posibilitatea acţionarii unui disjunctor  cu rol de protecţie al generatorului . De asemenea  pe exteriorul  cutiei, deasupra veţi găsi un buton ciuperca  - butonul Oprire de Urgenta.

Pe displayul  automatului  programabil  veţi avea  posibile următoarele informaţii :

1. Pe primul rând va apare RETEA NORMALA sau CADERE RETEA ceea ce va indica  starea  alimentarii cu energie  din reţeaua  standard . De asemenea  la acţionarea butonului de test  in timpul funcţionarii normale a reţelei  va  apărea  cuvântul TEST acesta indicând  procesul de efectuare  al unui test de către  automatizare.

2. Pe rândul al doilea  veţi putea vedea  informaţiile : PORNIRE MOTOR , EROARE PORNIRE , GENERATOR NORMAL.

PORNIRE MOTOR  indica  faptul  ca  automatul  comanda demarajul  motorului . In mod normal  in acelaşi timp veţi putea auzi  si zgomotul produs de demarorul  motorului.

GENERATOR NORMAL indica faptul  ca generatorul  se afla  in regim normal de funcţionare , regim  debitant  de energie.

EROARE  PORNIRE va apărea in situaţia  in care după  un număr  de 6 încercări  de demarare  , generatorul nu va intra  in regim normal  de debitare, din diverse  probleme  tehnice.

3. Pe rândul  trei, veţi găsi  informaţia  TIMP LUCRU si un număr  format din patru – cinci caractere  ceea ce  indica  timpul  de debitare al generatorului - măsurat in minute -  scurs de la  pornirea generatorului.

De asemenea  veţi vedea si mesajul MOTOR OPRIRE urmat de 5-6 cifre mesaj  ce indica  timpul in care generatorul se va opri . Acest mesaj apare doar atunci  când  reţeaua  debitează  in regim normal ,iar timpul total pana la oprire este de trei minute – 1800 zecimi de secunda.

Ca informaţie suplimentara , la comanda  utilizatorului, atunci când  generatorul nu funcţionează  se poate afişa  mesajul ZILE RESTART urmat  de câteva cifre  , ceea  ce indica  numărul de zile rămas pana la următoarea repornire automata, repornire care face parte din programul de întreţinere al generatorului.

4. Pe rândul patru veţi avea o informaţie calendaristica (ora ,zi , luna, an).

PUNEREA IN FUNCTIUNE:

ÎNAINTEA DESCRIERII PUNERII IN FUNCTIUNE TREBUIE STIUTE URMATOARELE : ACEASTA  AUTOMATIZARE  SE AFLA CONECTATA INTRE  RETEAUA DE ALIMENTARE SI UN NUMAR DE  UTILIZATORI ESENTIALI  . PRACTIC  ALIMENTAREA CU ENERGIE A ACESTOR UTILIZATORI ESTE CONTROLATA COMPLET  DE  AUTOMATIZARE  DESCRISA MAI JOS.

Primul  pas pentru punerea in funcţiune  îl presupune conectarea  corecta  a cablurilor  intre automatizare si  reţea, UPS, generator. Fiecare versiune de automatizare va avea  o descriere  specifica  a conexiunilor ce trebuie  efectuate.

Pentru  acest model este nevoie  comutarea  butonului cu cheie pe poziţia ON  (mijloc) ce are ca indicaţie  simbolul : I.

Pentru  evitarea unor probleme  tehnice, va rugam ca înaintea  conectării la reţea si  generator  , sa aveţi grija  ca butonul OPRIRE DE URGENTA  aflat  in exteriorul  cutiei  sa fie  apăsat , astfel  încât  automatul programabil  sa fie  oprit.

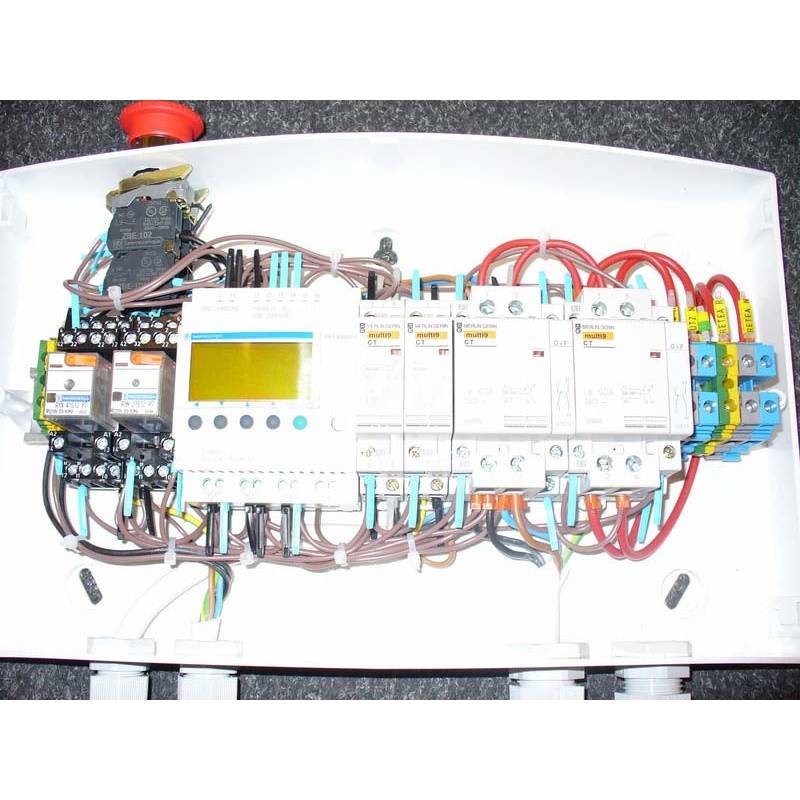

TABLOUL DE AUTOMATIZARE SI CONEXIUNI:

  PENTRU  CONEXIUNEA  AUTOMATIZARE  GENERATOR  INTRODUCETI MAI INTAI FISA  DE PUTERE DE LA AUTOMATIZARE  IN LOCASURILE  CORESPONDENTE  ALE GENERATORLUI - CONECTORUL  ALBASTRU  DE PE CABLURILE  AUTOMATIZARII IN  CORESPONENTUL ALBASTRU DE PE GENERATOR

IN PASUL URMATOR. CONECTATI FISA DE COMANDA CE VINE DIN AUTOMATIZARE  LA PRIZA CORESPONDENTA  DE PE  CORPUL GENERATORULUI (FISA MICA DREPTUNGHICA

ASIGURATI-VA  DE CALITATEA CONEXIUNILOR.

CONEXIUNEA CU UPS

VERIFICATI DACA UPS ESTE OPRIT . PE PARTEA FRONTALA SE AFLA BUTONUL DE OPRIT PORNIT SI  UN  LED INDICATOR . VERIFICATI CA LEDUL SA FIE STINS COMPLET  . DACA NU ACTIONATI BUTONUL DE POWER DE PE PARTEA FRONTALA A UPS . VERIFICATI  BUTONUL OPRIRE DE URGENTA  DE PE AUTOMATIZARE SA FIE APASAT . CONECTATI  APOI FISELE  CORESPONDENTE CE VIN DE LA AUTOMATIZARE  LA UPS FIECARE FISA AUTOMATIZARE ARE UN CORESPONDENT PE UPS . VERIFICATI  CELE DOUA CONEXIUNI.

CONEXIUNEA LA RETEA SI UTILIZATOR

IN CUTIA AUTOMATIZARIII VETI GASII 5 CLEME PENTRU CONEXIUNEA CU RETEAUA , AUTOMATIZARE , GENERATOR , UTILIZATOR  CONECTOR    ARE NOTAT PE PINUL  CORESPONDENT  RETEA N  SI REPREZINTA  NULUL  RETELEI  DE ALIMENTARE  A CLADIRII CONECTOR  ARE  NOTAT PE PIN  RETEA R SI REPREZINTA  FAZA RETELEI DE ALIMENTARE  CONECTOR   DE COULOARE  GALBEN-VERDE REPREZINTA IMPAMANTAREA COMUNA INSTALATIEI   CONECTOR  ARE NOTAT  PE PIN  UTZ N  SI REPREZINTA  NULUL UTILIZATORULUI  , ADICA  NULUL PRIN CARE   DEBITEAZA GENERATORUL CONECTOR  ARE NOTAT PE PIN UTZ R SI REPREZINTA FAZA UTILIZATORULUI ADICA  FAZA PRIN  CARE  SE VA FACE  FURNIZAREA DE ENERGIE  DE LA GENERATOR.

PUNEREA  IN FUNCTIUNE

ALIMENTATI  AUTOMATIZAREA  DIN INTRERUPATORUL GENERAL AL CASEI . PORNITI  UPS  . VETI AUZI UN SUNET SCURT SI APOI LEDUL DE  PE PARTEA FRONATALA SE VA LUMINA . DACA LEDUL RAMANE APRINS  CONTINUU INSEAMNA  CA ATI EFECTUAT CORECT ALIMENTAREA DE LA RETEA  ROTITI BUTONUL OPRIRE DE URGENTA  IN SENSUL ACELOR DE CEAS DISPLAYUL AUTOMATULUI PROGRAMABIL  SE VA APRINDE SI VA INDICA RETEA NORMALA. SUPLIMENTAR AM DORII SA PREVENIM  SPECIALISTUL  CARE  EFECTUEAZA MONTAREA CA PUTEREA MAXIMA  SUPORTATA DE ECHIPAMENTUL  DE COMANDA  ESTE DE APROXIMATIV 9.5  KW  ATAT PE SOLUTIA GENERATOR CAT SI PE  CURENTUL CONTROLAT DIN RETEA.

ATENTIE ! IN MOMENTUL FUNCTIONARII GENERATORULUI NU AVETI VOIE SA DECONECTATI FISELE . PUTETI PUNE IN PERICOL ATAT  STAREA ECHIPAMENTULUI CAT SI INTEGRITATEA  DVS. CORPORALA.

DESCRIEREA FUNCTIONARII

După rotirea  butonului OPRIRE  DE URGENTA  pe display  in partea superioara  se vor găsi următoarele informaţii   : Atât timp cat  energia furnizata  din reţea  este  normala , pe display va apare  RETEA NORMALA.

In momentul  apariţiei  unei întreruperi  in furnizare automatul  va aştepta  un timp  de câteva secunde   si apoi va comanda  pornirea  generatorului. Pe ecran va apare  in partea  superioara CADERE RETEA, iar pe rândul următor PORNIRE MOTOR . Imediat  veţi  auzi  demarorul  motorului. Acesta va efectua  un număr de 6 încercări de pornire  la diferenţa  de 6-8 secunde, demarorul  fiind cuplat  aproximativ  6 secunde.

După  pornirea motorului  pe displayul  automatului  pe rândul 2  va apare GENERATOR NORMAL , imediat  utilizatorul  va primi energia  debitata de generator .  Pe rândul trei va apare TIMP LUCRU si numărul  de minute  de energie  debitata  . Acest  parametru  este  conceput  pentru ai oferi utilizatorului posibilitatea  de a estima  aproximativ momentul  in care este necesara reumplerea rezervorului cu carburant.

Odată cu  generatorul  veţi primi si un  timp aproximativ  de utilizare al carburantului  din rezervor . Combinând informaţia  cu  ceea ce va afişa automatul  veţi şti când  trebuie  efectuata reumplerea.  In cazul in care  generatorul  nu va porni  după executarea  unor  secvenţe  complete de pornire , pe ecran  va apare EROARE PORNIRE  , aceasta presupunând  in mod normal lipsa  carburantului  sau bateria generatorului descărcata.

Înaintea remedieri  problemei  este necesara acţionarea (apăsarea)  butonului OPRIRE URGENTA  iar după efectuarea operaţiilor necesare, răsucirea lui in sensul acelor  de ceas . Aceasta  operaţie readuce automatul in regim  normal de lucru.

Automatizarea  a fost  conceputa  pentru a-i oferi posibilitatea utilizatorului  de efectuare unui test  de funcţionare al generatorului . In partea stânga automatului imediat sub display  veţi găsi un buton deasupra căruia se afla simbolul  ◄  numit  TEST . Efectuarea testării se face  doar  daca furnizarea energiei din reţea  este normala . Se apăsă  butonul  TEST , si imediat generatorul va demara, urmând o secvenţa standard  de pornire.

Exista  in acelaşi timp  si opţiunea  de pornire a generatorului de la cheie pentru  a face un test de funcţionare . Automatizarea  accepta aceasta  pornire . Atenţie  , automatizarea va oprii generatorul  după aproximativ 3 minute (in cazul in care furnizarea cu energie de  la reţea nu s-a întrerupt), fără vreun avertisment suplimentar. In cazul  in care s-a efectuat o pornire test de la cheie  va recomandam  sa lăsaţi automatizarea  sa oprească generatorul. Dacă a fost însă oprit forţat de la cheie recomandam  apăsarea butonului urgenta de pe automatizare si eliberarea lui.

Timpul de lucru al  generatorului  in timpul unui test este  fix, la terminarea  acestuia  automatul  revenind  la starea  normala  de verificare a reţelei.

Trebuie ştiut că odată pornit generatorul, acesta va funcţiona un timp  minim de 4 minute  indiferent  de modul  in care a fost  pornit ( CADERE RETEA  sau TEST).  Acest timp este necesar  pentru refacerea energiei in acumulatorul  generatorului , energie  consumată la pornire.

 La revenirea tensiunii din reţeaua normala, automatizarea va aştepta un minut  după care va reconecta utilizatorul la  reţea. Aceasta nu presupune oprirea imediata a generatorului, echipamentul efectuându-şi secvenţa  programata pana la final.

 Pentru automenţinere funcţionala a generatorului automatizarea va efectua o pornire automata intr-o secvenţa de tip test la aproximativ 14zile de la data ultimei porniri, pe ecran apărând cuvântul TEST.

 Dacă se doreşte aproximarea momentului când generatorul va efectua  următoarea pornire automata  pe  panoul automatului sub display veţi găsi tasta cu simbolul ▼. Apăsarea tastei se va face doar când generatorul este  oprit si va avea ca efect apariţia pe ecran al mesajului ZILE RESTART urmat de câteva cifre care reprezintă numărul de zile rămas. Mesajul va rămâne  pe ecran aproximativ 10 secunde.

Al treilea buton cu simbolul ▲ resetează ceasul ce indică minutele de utilizare a generatorului (se face  de obicei la reumplerea rezervorului )   Daca utilizatorul doreşte întreruperea unei secvenţe test este necesara apăsarea butonului  OPRIRE URGENTA , si apoi răsucirea lui  in sensul acelor de ceas.

De reţinut: Atunci  când  se ivesc  probleme  ce pot  afecta generatorul  sau utilizatorul acestuia si este necesara scoaterea din funcţiune al echipamentului  va rugam  sa apăsaţi pe butonul OPRIRE URGENTA , acesta întrerupând orice activitate  din automatizare.

Pentru  neclaritatea in privinţa utilizării , modificării unor parametri, probleme ce pot  apărea pe parcursul utilizării echipamentului , va rugam  sa contactaţi personalul  calificat al firmei  furnizoare . Va  rugam sa nu apăsaţi  pe tastele  de pe automat care nu au fost puse in discuţia  anterioara  adică tastele din dreapta automatului.

Atentie, sistemul nu include unitatea UPS!

Manual

Sistem automatizare pentru generator curent HONDA 5500 CXS

Download (454.13k)
